- Leichte Konstruktionsbaueise Geringes Gewicht ermöglicht eine einfache Handhabung auch auf engstem Raum
- Schnelle Installation
- Auf Kundenwunch auch individuelle Lösungen (Maße) möglich
| DN | Spannbereich | Baulänge | Max. Arbeitsdruck | Schrauben | Gewicht | Anzahl der Klemmverschlüsse | Artikel-Nr. |
|---|---|---|---|---|---|---|---|
| (mm) | (mm) | PS (bar) | (dxl) | (kg) | (St.) | ||
| 50 | 54-57 | 195 | 16 | M10 | 1,8 | 1 | D802516057195 |
| 58-61 | 195 | 16 | M10 | 1,8 | 1 | D802516061195 | |
| 62-66 | 195 | 16 | M10 | 1,8 | 1 | D802516066195 | |
| 60 | 70-74 | 195 | 16 | M10 | 1,8 | 1 | D802516074195 |
| 75-78 | 195 | 16 | M10 | 1,8 | 1 | D802516078195 | |
| 65 | 80-84 | 195 | 16 | M10 | 2,0 | 1 | D802516084195 |
| 84-87 | 195 | 16 | M10 | 2,0 | 1 | D802516087195 | |
| 80 | 87-92 | 195 | 16 | M10 | 2,0 | 1 | D802516092195 |
| 87-92 | 240 | 16 | M10 | 2,5 | 1 | D802516092240 | |
| 92-96 | 195 | 16 | M10 | 2,0 | 1 | D802516096195 | |
| 92-96 | 240 | 16 | M10 | 2,5 | 1 | D802516096240 | |
| 97-103 | 195 | 16 | M10 | 2,0 | 1 | D802516103195 | |
| 97-103 | 240 | 16 | M10 | 2,5 | 1 | D802516103240 | |
| 100 | 104-112 | 195 | 16 | M10 | 2,3 | 1 | D802516112195 |
| 104-112 | 240 | 16 | M10 | 2,6 | 1 | D802516112240 | |
| 113-122 | 195 | 16 | M10 | 2,3 | 1 | D802516113122 | |
| 113-122 | 240 | 16 | M10 | 2,6 | 1 | D802516113240 | |
| 123-129 | 195 | 16 | M10 | 2,3 | 1 | D802516129195 | |
| 123-129 | 240 | 16 | M10 | 2,6 | 1 | D802516129240 | |
| 125 | 130-136 | 240 | 16 | M10 | 2,8 | 1 | D802516136240 |
| 139-146 | 240 | 16 | M10 | 2,8 | 1 | D802516146240 | |
| 149-155 | 240 | 16 | M10 | 3,0 | 1 | D802516155240 |
| Dichtet zuverlässig einen Bruch der Größe von 2/3 der Reparaturschellenlänge ab. | |
| Arbeitsdrücke für Reparatur der Rohrleitung: | 16 bar |
| Arbeitsdrücke für Verbindung der Röhren: | 10 bar |
| Die Lebensdauer der Labyrinthdichtung beträgt 30 Jahre. Bei einer Verwendung der Reparaturschelle an Warmwasserleitungen mit einer Mediumstemperatur bis 100 °C beträgt die Lebensdauer max. 3 Jahre. Bei einer Heißluftleitung mit einer Mediumstemperatur bis 130 °C verkürzt sich die Lebensdauer auf 5 Monate. | |
| Nicht zur Verbindung von Rohrleitungen unterschiedlicher Durchmesser geeignet | |
| Maximaler tolerierter axialer Achsenversatz: 1 % des Außendurchmessers der Rohrleitung. | |
| Alle Schrauben sind PTFE-beschichtet, was ein müheloses Anziehen der Schrauben auch in staubiger oder sandiger Umgebung gewährleistet und so schnelle Montage der Reparaturschelle ermöglicht. | |
| Werkstoffe: | Mantelblech: Nirostahl 1.4301 |
| Schrauben: A2-70 PTFE | |
| Dichtung: EPDM | |
1.

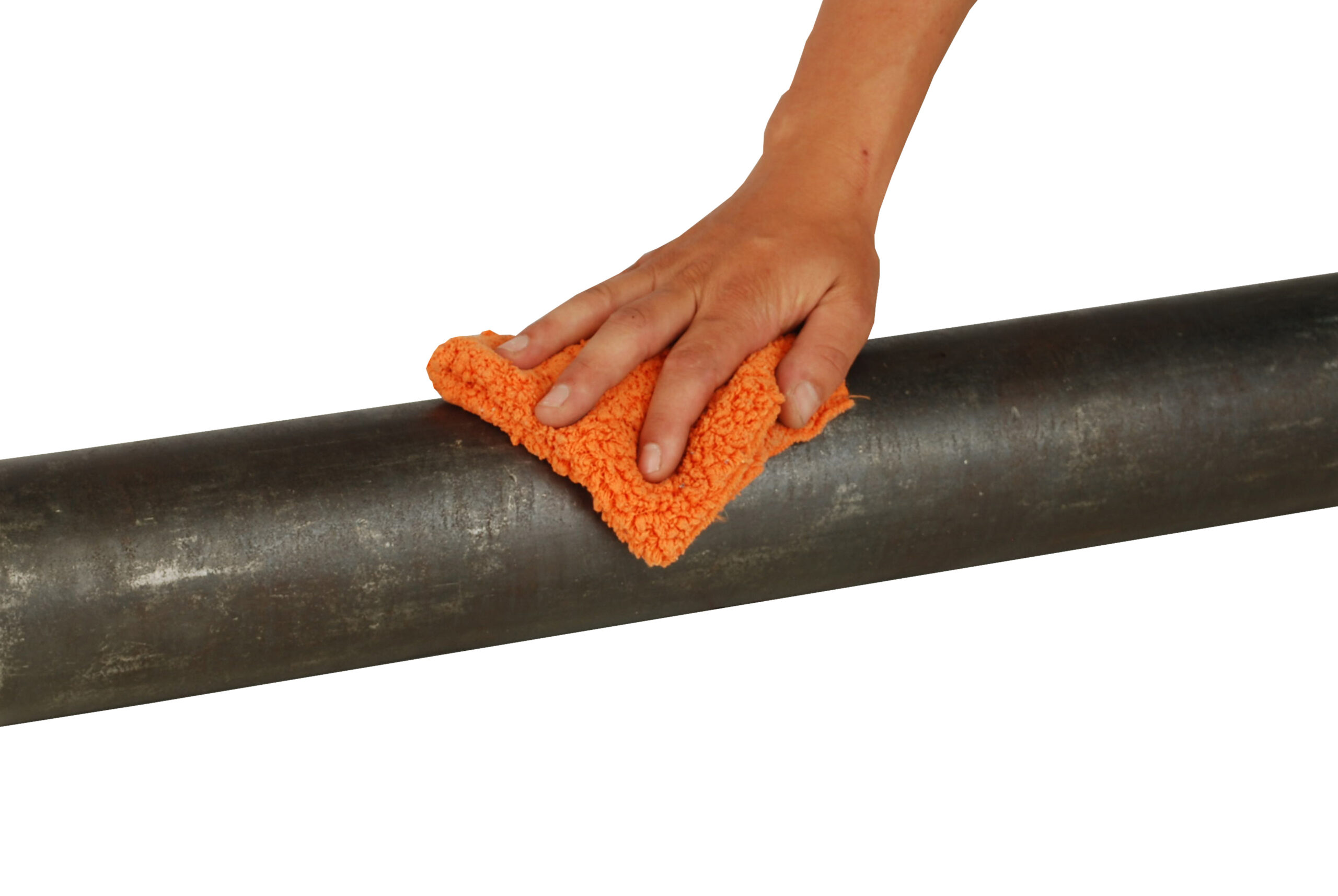

Entfernen Sie grobe Verschmutzungen von der Rohrleitung (am besten mit einer Drahtbürste). Die Rohroberfläche muss sauber und glatt sein (Abb. 1).
2.

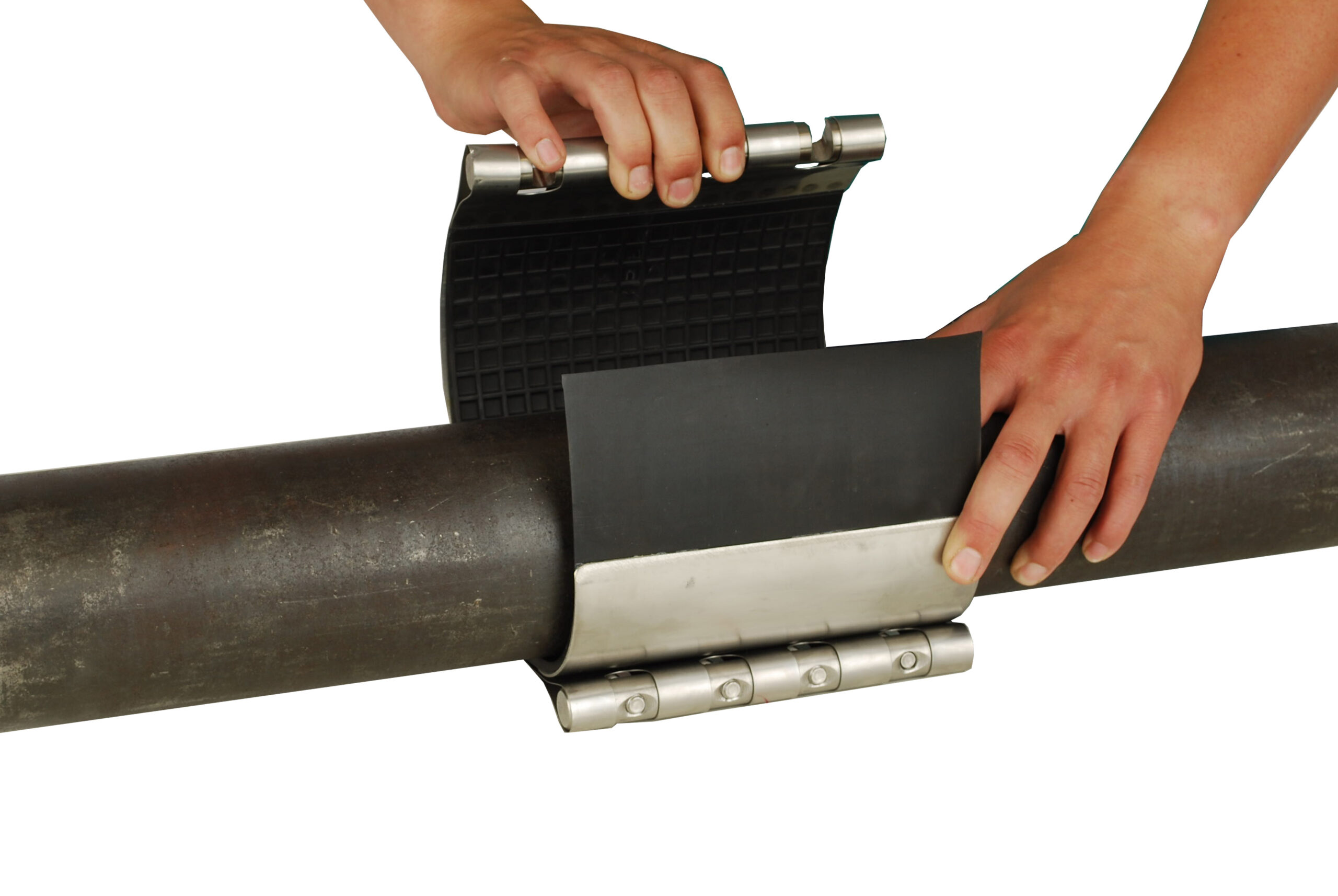

Setzen Sie die Reparaturschelle an der Rohrleitung an und achten Sie dabei auf gleichmäßigen Sitz der Gummidichtung unter dem Abdeckblech (Abb. 2) ein.
3.

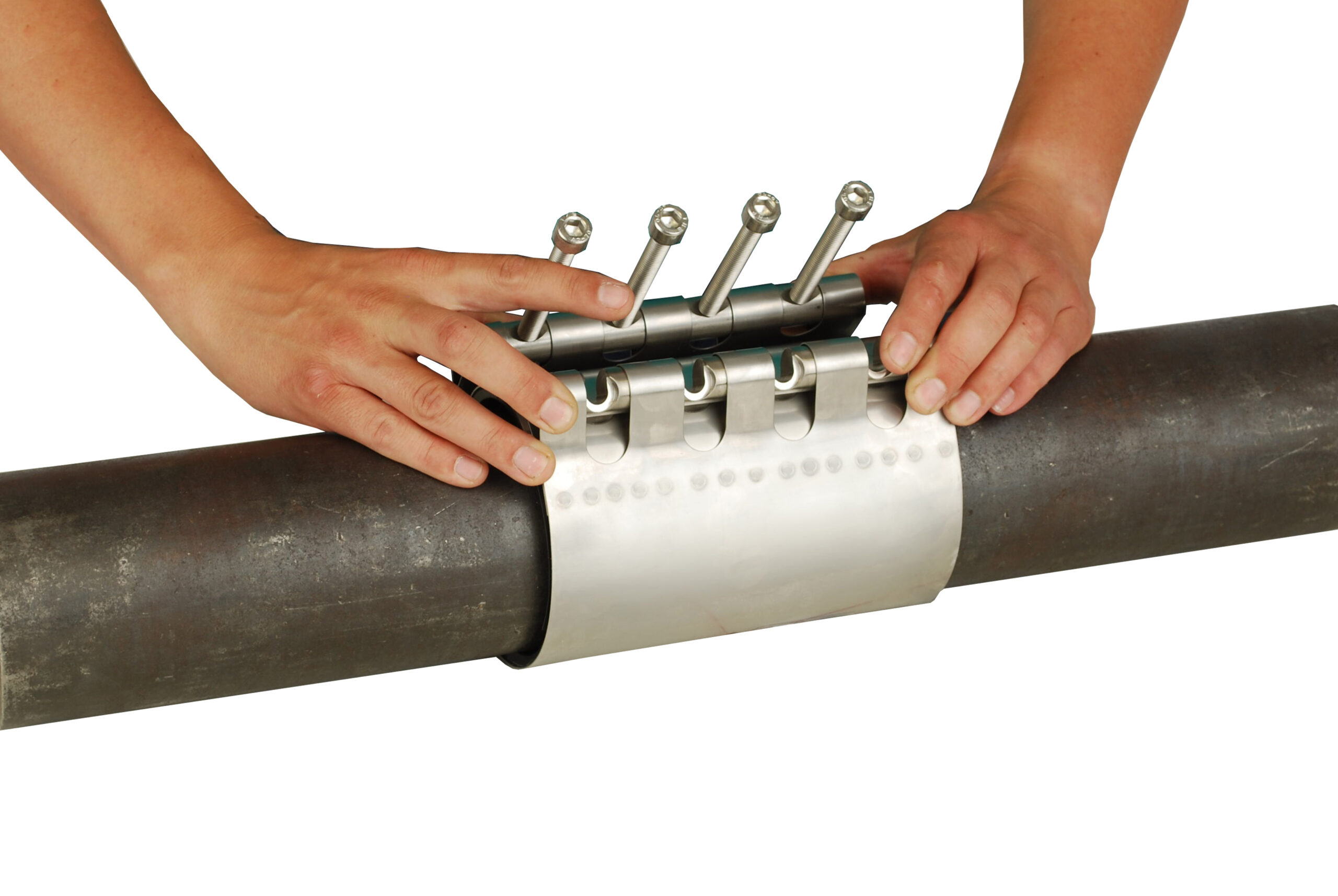

Ziehen Sie die Reparaturschelle zusammen, bis die Schrauben in das Schloss einrasten. Überprüfen Sie, ob alle Schrauben die angebracht sind richtig sitzen (Abb. 3).
4.

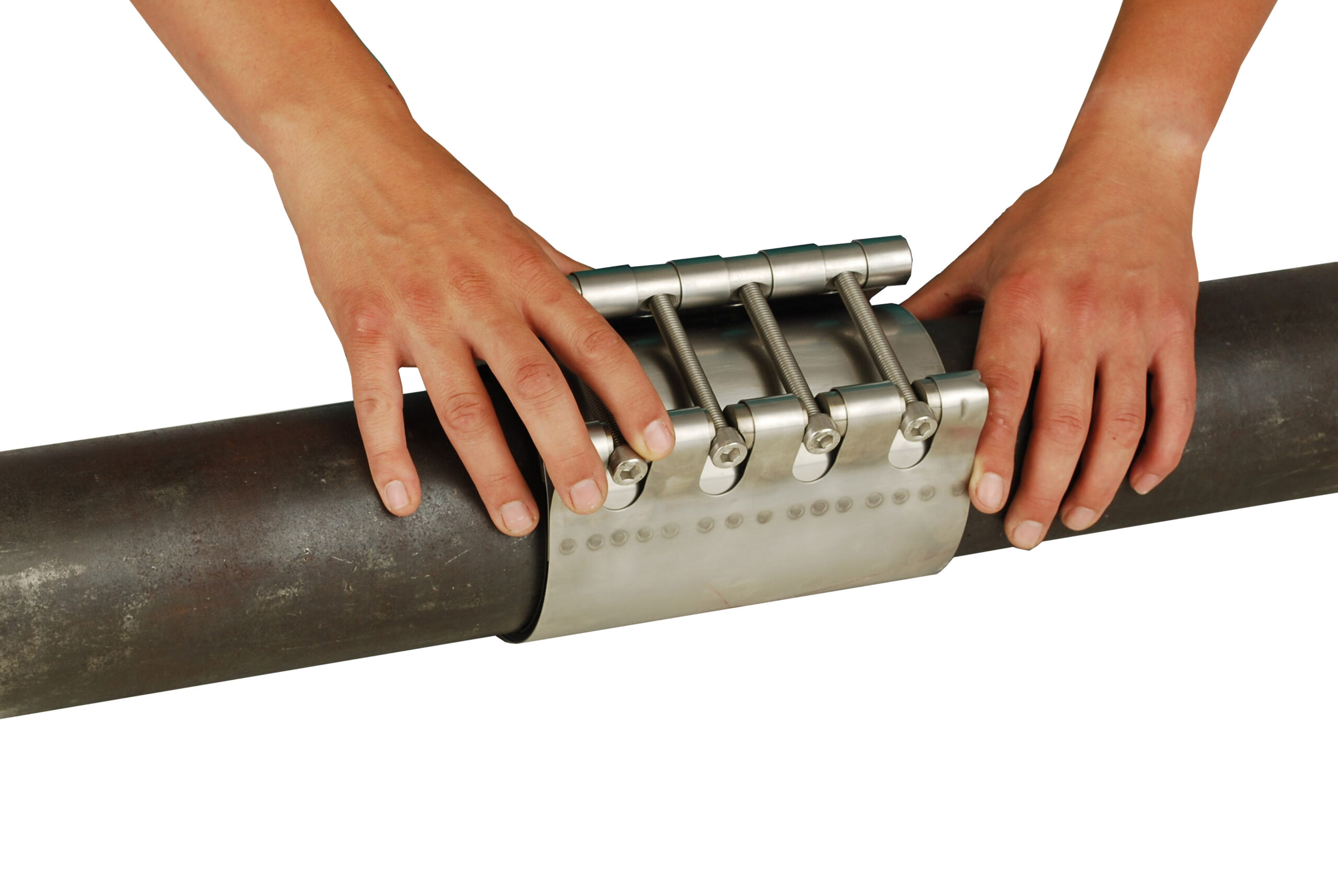

Zentrieren Sie die Reparaturschelle über der Schadstelle, im Idealfall mit dem Verschluss an der gegenüberliegenden Seite des beschädigten Rohres (Abb. 4).
5.

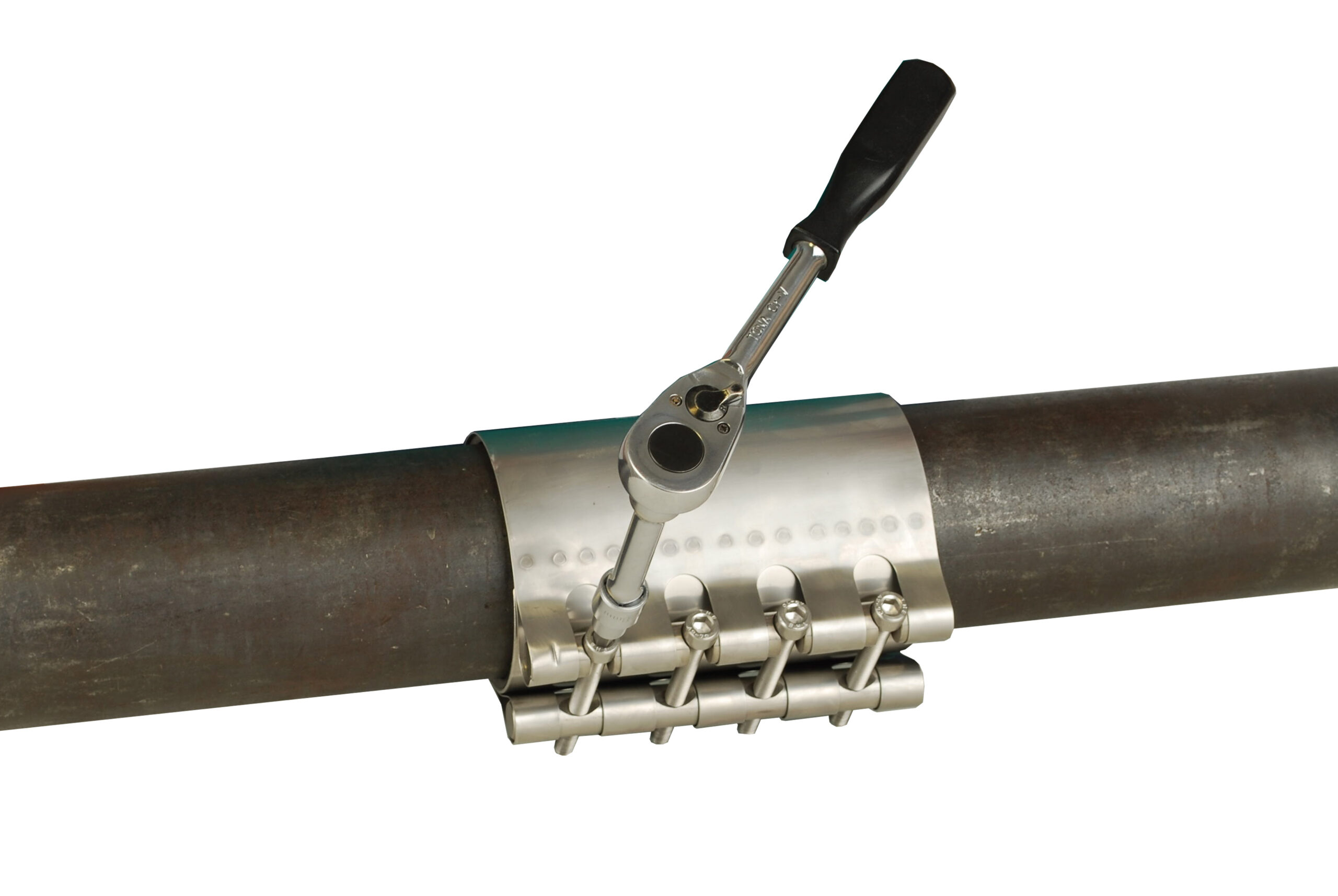

Ziehen Sie die Schrauben wechselweise von der Mitte bis zu einem Anzugsmoment von 40 Nm an (Abb. 5).
.
6.

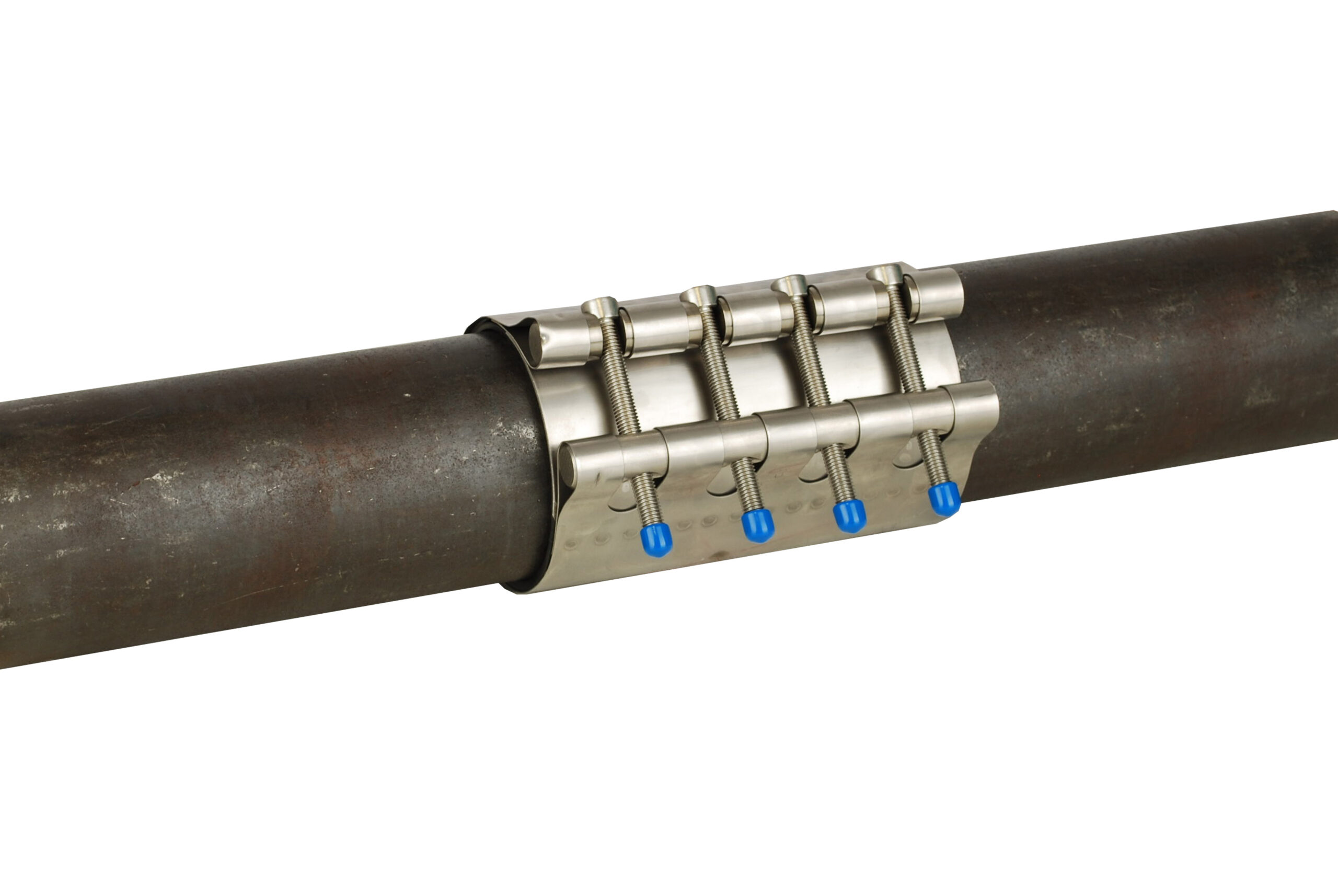

Führen Sie vor der Inbetriebnahme eine Dichtheitsprüfung durch, solange das Rohr noch frei liegt (Abb.6).
